تفاصيل المنتج:
|
يكتب:: | إبرة أسطواني | الرقم العالمي: | LM 25 UU |
---|---|---|---|
OE No.: | LM 25 UU | اسم المنتج: | إلى عن على |
مقاس: | 25 * 40 * 41 ملم | تصنيف الدقة:: | P4 P5 P6 P2 |
وزن: | 0.133 كجم / يس | مكان المنشأ:: | الصين |
تسليط الضوء: | LM 25 UU الخطي,P2 الخطي |

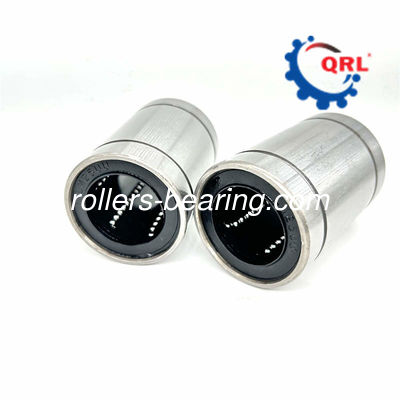

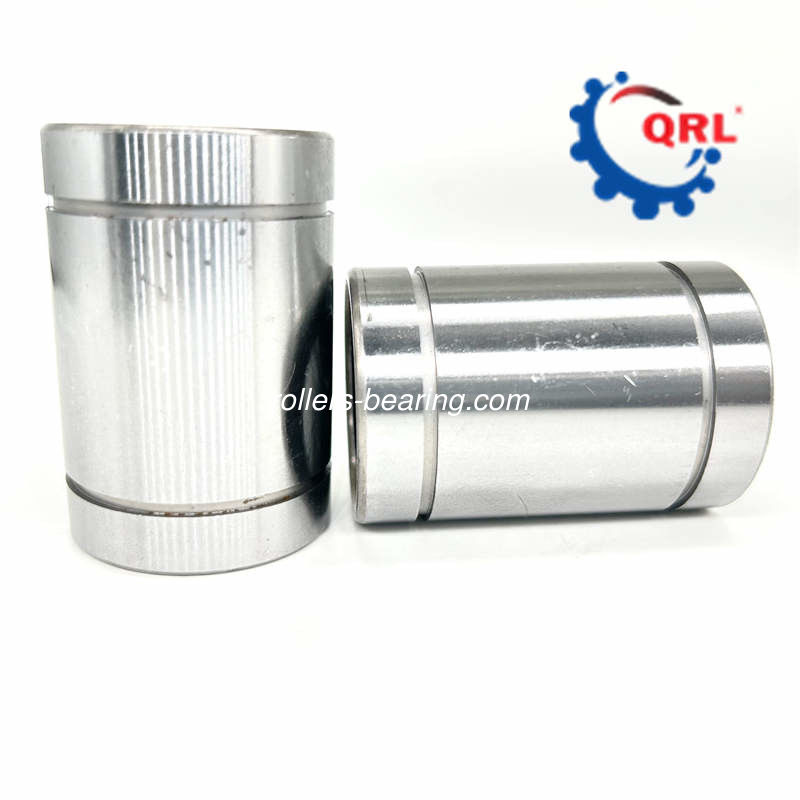

LM 25 UU تحمل 25 * 40 * 41mm الخطي
مواصفات المحمل الخطي
مواصفات المنتج:
تحمل الخطية وصف
المحمل ذو الحركة الخطية أو الشريحة الخطية هي محمل مصمم لتوفير حركة حرة في اتجاه واحد.هناك أنواع مختلفة من محامل الحركة الخطية.الشرائح الخطية المزودة بمحركات مثل شرائح الماكينة وجداول XY وطاولات الأسطوانة وبعض الشرائح المتوافقة هي محامل يتم نقلها بواسطة آليات القيادة.
الحلقة الخارجية لمحمل أسطواني إبرة الكأس المسحوبة مثقوبة بصفائح فولاذية.إنه ذو ارتفاع مقطعي صغير وقدرة تحمل حمولة كبيرة ومناسب للإنتاج الاقتصادي الضخم.
يتم تطبيق تناسب التداخل بين الحلقة الخارجية ومبيت المحمل على هذا النوع من محمل الإبرة بدون جهاز تثبيت محوري.حتى في حالة الحمل العالي ، فإنه يحافظ بشكل كامل على وظيفة التحمل أيضًا.بالإضافة إلى ذلك ، مع السعة الكبيرة لتخزين الشحوم ، ليس من الضروري إضافة الشحم لعملية طويلة الأمد.
نظرًا لأن أحد طرفي المحمل القريب مغلق ، فهو مناسب لنهاية العمود مع تحمل قوة الانزلاق المحورية الصغيرة.
نموذج HK ، TA ، TLA ، كوب مسحوب بنهاية مفتوحة.محامل إبرة مع التجنيب،
نموذج BK قريب محمل إبرة كأس مع التجنيب ،
نموذج SCE ، BA ، J ، JH ، محامل أسطوانية بإبرة كأس مرسومة (سلسلة بوصة).
تحمل الخطيةرقم
رقم القطعة | د | د | إل | ب | دبليو | الدوائر | ج | شارك | الوزن (جرام) |
LM 8 UU | 8 | 15 | 24 | 17.5 | 1.1 | 4 | 27 | 41 | 16 |
LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
LM 16 UU | 16 | 28 | 37 | 26.5 | 1.6 | 5 | 79 | 120 | 69 |
LM 20 UU | 20 | 32 | 42 | 30.5 | 1.6 | 5 | 88 | 140 | 87 |
LM 25 UU | 25 | 40 | 59 | 41 | 1.85 | 6 | 100 | 160 | 220 |
LM 30 UU | 30 | 45 | 64 | 44.5 | 1.85 | 6 | 160 | 280 | 250 |
LM 40 UU | 40 | 60 | 80 | 60.5 | 2.1 | 6 | 220 | 410 | 585 |
LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
LM 60 UU | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000 |
تحمل الخطيةتوصيل
وفقًا للتطبيقات المختلفة ، يمكن اختيار المحامل بدون الحلقة الداخلية أو بكرة الإبرة ومكونات القفص.في هذا الوقت ، يتم استخدام سطح المجلة وسطح ثقب الغلاف المطابق للمحمل مباشرة كسطح دائري داخلي وخارجي للمحمل لضمان قدرة التحميل وأداء التشغيل مثل المحمل مع الحلقة والصلابة ودقة المعالجة وجودة السطح يجب أن يكون سطح المجرى المائي الخاص بالعمود أو فتحة المبيت مشابهًا لمجرى السباق في حلقة المحمل.هذا النوع من المحامل يمكنه فقط تحمل الحمولة الشعاعية.
