تفاصيل المنتج:
|

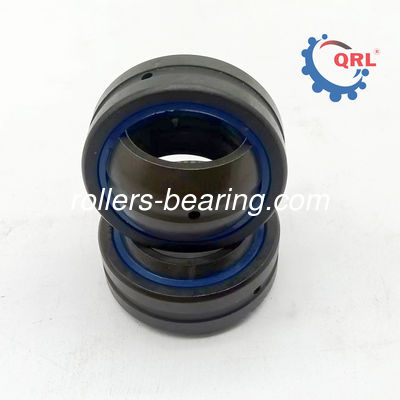

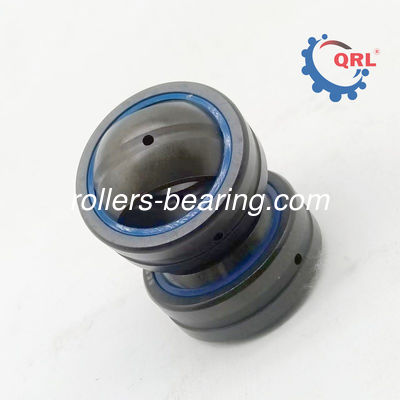

| النوع:: | محمل كروي عادي | لا.: | جي إي 20 إس |
|---|---|---|---|
| الحجم: | 20x35x16 ملم | اسم المنتج: | الآلات الصناعية |
| الوزن: | 0.4 كجم / يس | مكان المنشأ:: | الصين |
| إبراز: | محمل مسطح كروي 20 ملم,محمل مستوي كروي 35 ملم,الغطاء الختم المقاوم للغبار,Spherical Plain Bearing 35mm,dustproof sealing cover Spherical Plain Bearing |
||
| د | 20 ملم | محامل قطر الحفر |
| د | 35 ملم | محامل قطره خارجيه |
| ب | 16 ملم | العرض الحلقة الداخلية |
| سي سي | 30.500 ن | القياس الأساسي للحمل الديناميكي، شعاعي |
| C0r | 117.000 ن | القياس الأساسي للحمل الساكن، شعاعي |
| م | 0,4kg | الوزن |
مسطح كروي الوصف
تحتوي محامل السطح الكروية الشعاعية على حلقة داخلية ذات سطح خارجي مكعب كروي وحلقة خارجية ذات سطح داخلي مكعب كروي.
| نوع المحامل | الأبعاد/ملم | α/(°)≈ | ||||||||||||
| جيه... | جيه... | جنرال... | جنرال... | جيه إيه إس-2 آر إس | د | د | ب | ج | d1≈ | dk1 | في الساعة | r1smin | غيرها | جيه... إيه إس-2 آر إس |
| GE4E | - نعم - | - نعم - | GE4C | - نعم - | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - نعم - |
| GE5E | - نعم - | GE5DS | GE5C | - نعم - | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - نعم - |
| GE6E | - نعم - | GE6DS | GE6C | - نعم - | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - نعم - |
| GE8E | - نعم - | الـ GESDS | GE8C | - نعم - | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - نعم - |
| GE10E | - نعم - | GE10DS | GE10C | - نعم - | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - نعم - |
| GE12E | - نعم - | GE12DS | GE12C | - نعم - | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - نعم - |
| - نعم - | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - نعم - | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - نعم - | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - نعم - | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - نعم - | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - نعم - | GE35ES | GE35DS | - نعم - | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - نعم - | GE40ES | GE40DS | - نعم - | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - نعم - | GE45ES | GE45DS | - نعم - | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - نعم - | GE50ES | GE50DS | - نعم - | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - نعم - | GE55ES | GE55DS | - نعم - | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - نعم - |
| - نعم - | GE60ES | GE60DS | - نعم - | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - نعم - | GE70ES | GE70DS | - نعم - | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - نعم - | GE80ES | GE80DS | - نعم - | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - نعم - | GE90ES | GE90DS | - نعم - | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - نعم - | GE100ES | GE100DS | - نعم - | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - نعم - | GE110ES | GE110DS | - نعم - | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - نعم - | GE120ES | GE120DS | - نعم - | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - نعم - | GE140ES | GE140DS | - نعم - | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - نعم - | GE160ES | GE160DS | - نعم - | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - نعم - | GE180ES | GE180DS | - نعم - | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - نعم - | GE200ES | GE200DS | - نعم - | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
مسطح كرويالتسليم
وفقا للتطبيقات المختلفة، يمكن اختيار محامل دون حلقة داخلية أو حلقة الإبرة ومكونات القفص. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring، يجب أن تكون صلابة ودقة المعالجة ونوعية سطح سطح مسار العمود أو فتحة السقوط مشابهة لمسار حلقة العامل.هذا النوع من المحامل يمكن أن تحمل فقط الحمل الشعاعي.
